Projekt Messdatenaufnahme

Platinenentwicklung für ein mehrkanaliges Giga-Bit-Messdaten-Aufnahmesystem, das auf ein PCI-FPGA-Board adaptiert wird, um Messdaten von bis zu 6 Messkanälen (hier Kameramodule) gleichzeitig und in Echtzeit mit einem PC erfassen zu können.
Wandlung von jeweils zwei seriellen differentiellen Datenleitungen in parallele Datenleitungen und umgekehrt.
(Schaltplan, Layout, Teil-Inbetriebnahme)

.......

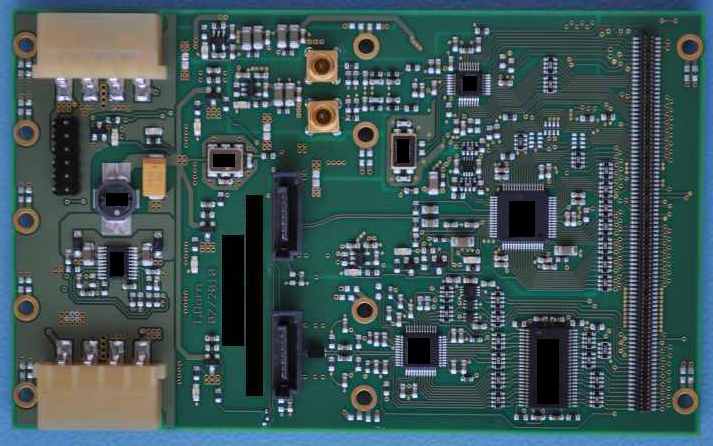

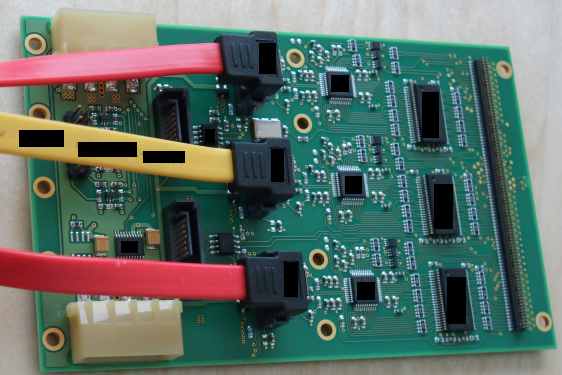

PCB beidseitig bestückt, 3-Kanal Datenaufnahme und Umsetzung (gleiche Kanäle),
impedanzkontrolliert, 8-lagig, ca. 140mm x 90mm

......

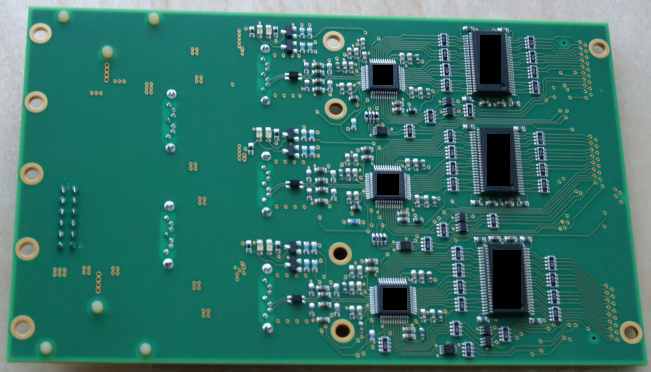

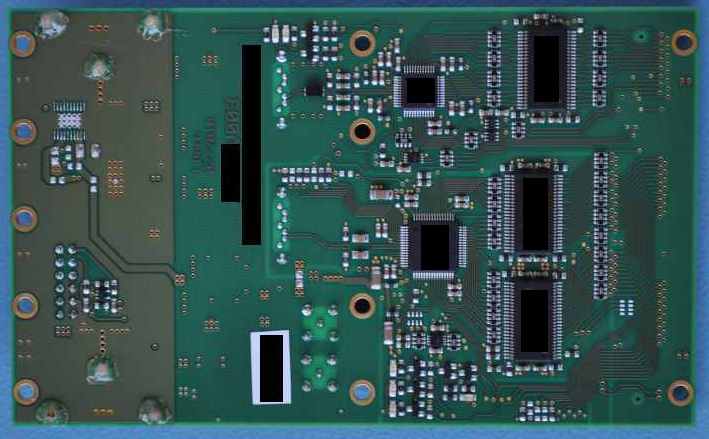

PCB beidseitig bestückt, 3-Kanal Datenaufnahme und Umsetzung (verschiedene Kanäle),
impedanzkontrolliert, 8-lagig, ca. 140mm x 90mm, Ansicht Top- und Bottom-Layer des selben PCB

.....

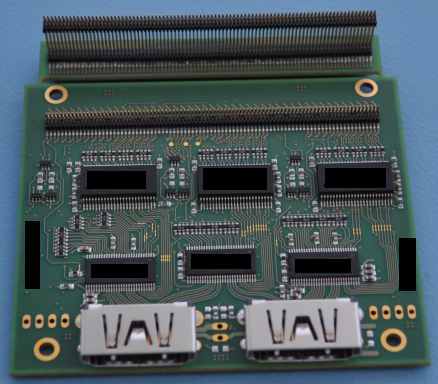

PCB beidseitig bestückt, 3-Kanal Datenumsetzung + USB-Interface + PCB-Stacking
impedanzkontrolliert, 4-lagig, ca. 90mm x 90mm, Ansicht Top- und Bottom-Layer des selben PCB

...
Flex-Verbinder + PCB-Stacking, USB-Interface-PCB

Kombination der oben abgebildeten PCB's als Systemkomponente kombiniert mit einem gekauften FPGA-Board,
6 -Kanal-Datenumsetzung / USB-Interface / PCB-Stacking / Flex-Verbinder

Weitere Platinen zum Projekt (Peripherieanbindungen)

...

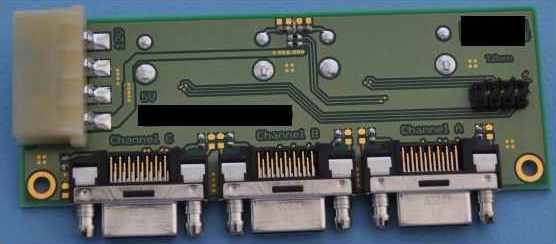

PCB einseitig bestückt, 3-Kanal Connector PCBs, 4-lagig, impedanzkontrolliert, ca. 120mm x 50mm

...

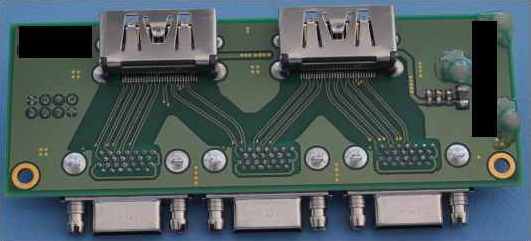

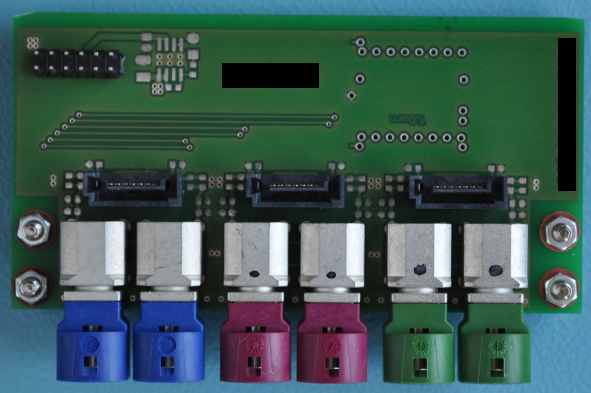

PCB beidseitig bestückt, 3-Kanal Connector PCBs für 3x 5 differentielle Paare,
4-lagig, impedanzkontrolliert, ca. 120mm x 50mm

Stand: 01/2011......

	..................................................................................................................................................................................
